旋渦氣泵使用及保養：

1.氣泵應放置在較平穩的地方，周圍環境應清潔、干燥、通風。
2.氣泵葉輪旋轉方向必須與風扇罩殼上所標箭頭方向一致。
3.氣泵工作時，工作壓力不得大于一覽表中規定的正常工作壓力，以免使氣泵產生過大的熱量和電動機超電流引起氣泵損壞。
4.氣泵除電機轉子兩只軸承外，其它部位沒有直接接觸摩擦。本氣泵軸承安裝方式主要分二類。第一類氣泵端的軸承安裝在電機機座和葉輪中間的泵體內，這類氣泵平時不需要加潤滑脂。第二類氣泵端的軸承是安裝在泵蓋中間，此類氣泵端的軸承應定期加潤滑脂（7018高速潤滑脂）。每月一次，對于三班連續工作的氣泵應當增加加油次數。此類氣泵電機風扇端的軸承維護保養按第一類氣泵。
5.進出氣兩端的過濾網和消音器應根據情況適時清洗，以免堵塞影響使用。
6.進出氣口外聯接必須采用軟管聯接（如橡膠管、塑料彈簧管）。
7.軸承的更換：更換軸承必須由熟悉修理工作的人進行操作。先擰松泵蓋上的螺釘，然后按圖示順序逐一拆卸零件，拆下的零件應經過清洗，然后按反順序裝配。拆卸時，不能硬撬葉輪，應用專用拉馬拉出，同時不要遺漏調節墊片，以免影響出廠時已調節器好的間隙。在換軸承前，應現將新軸清洗，烘干并涂上三號二硫化外鉬鋰基脂或7018告訴潤滑脂。如用戶在操作上困難時。應送工廠修理，切勿隨便亂拆。

漩渦氣泵表:

型號		XGB-4	XGB-6	XGB-10	XGB-14	XGB-5	XGB-7	XGB-9	XGB-8	XGB-11	XGB-13	XGB-12	XGB-15	XGB-16
最大流m3/h		330	370	1000	480	300	230	180	65	135	110	100	800	900
最大壓力		33	40	50	42	30	28	26	12	18	16	14	50	50
正常工作壓力		＜22	＜28	＜40	＜31	＜20	＜18	＜13	＜8	＜12	＜10	＜9	＜36	＜38
真空度		26	29	35	30	22	20	18	10	15	12	11	34	34
真空度	電壓	380v	380v	380v	380v	380v	380v	380v	380v	380v	380v	380v	380v	380v
	功率	4KW	5.5KW	18.5KW	7.5KW	3KW	2.2KW	1.5KW	370W	1.1KW	750W	550W	11KW	15KW
	型號	Y11M-2	Y132SI-2	Y160LI-2	Y132S2-2	Y100L-2	Y90L-2	Y90S-2	AOB6322	AO1B7132	AOB7132	AOB7112	Y160M1-2	Y160M2-2
管徑		76	76	88	76	76	60	60	38	50	50	38	88	88
重量kg		73	115	230	118	55	40	36	12	22	20	16	220	220
外形尺寸	A	462	518	675	520	442	370	345	270	318	318	301	675	675
	B	435	496	610	505	414	388	356	248	324	313	312	610	610
	C	453	530	640	550	442	409	393	260	347	342	348	640	640
聯 接尺寸	D	M75*2	M75*2	Ф84	M75*2	M75*2	C2"	C2"	C11/4''	C11/2	C11/2	M50*1.5	M75*2	Ф80
聯 接尺寸	E	140	150	165	158	134	130	118	87	108	108	100	194	165
安裝尺寸	F	200	216	400	216	200	200	200	83	180	180	120	300	400
	G	310	350	500	350	305	305	305	192	280	280	195	430	500
	H	f9	Ф14	Ф15	Ф14	Ф12	Ф10	Ф12	Ф10	Ф10	Ф10	Ф10	Ф14	Ф15
	I	150	168	188	180	68	60	50	74	45	45	134	230	188
	J	Ф340	Ф410	/	Ф400	Ф330	Ф310	Ф218	Ф140	Ф190	Ф190	Ф192	Ф420	/
	K	M12	M12	/	M12	M12	M8	M10	M6	M8	M8	/	M12	/M12
	L	410	470	585	488	364	334	308	218	270	270	256	610	570
圖		2	2	2	2	1	1	1	1	1	1	1	2	2

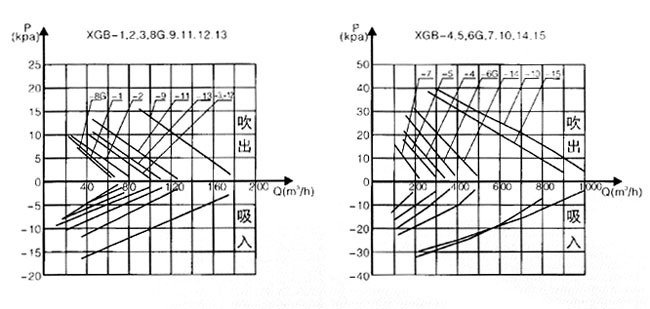

輸出輸入特點:
